Reductor TKB48

Euro Drive Systems Limited
(Código: RED_TKB48B_XY)
Haga su elección en la siguiente tabla
Par de salida: de 72 a 350 N.m
Velocidad de salida: de 15.2 a 373 r.p.m.
Relación de reducción : Elección del ratio
230,06 €
11000g
Description
  1. #Descripción#


    Cuadro dimensiones →    ⚙️ Configurador →



    Reductor TKB48 2 y 3 etapas:
    La transmisión mediante engranajes hipoides* ofrece una excelente eficacia de transmisión y de ahorro de energía, muy superior a la transmisión por engranajes de tornillo sinfín tradicionales (2).
    Par de salida: de 72 a 350 N.m
    Velocidad de salida: de 15.2 a 373 r.p.m.


    Ventajas:
    • Más silenciosos que los engranajes helicoidales
    • Estructura compacta y de pequeño tamaño
    • Peso ligero gracias a la aleación de aluminio
    (1)  η= 94 %

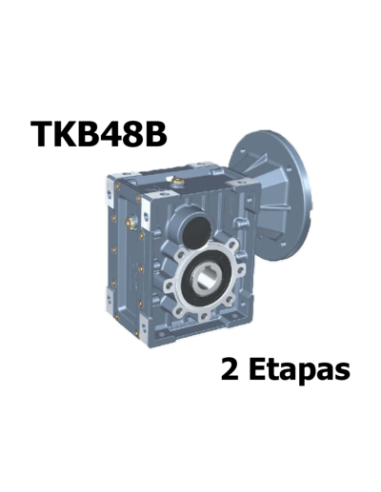

    Image d'un réducteur 2 étages / Sortie arbre creux Ø28 mm

    Ámbito de uso:
    • Máquinas-herramienta: prensadora, plegadora, cizalladora, corte, etc.
    • Transportador, embotellado, industria alimentaria, farmacéutica, textil, papelería, etc.

    *Eje de salida hueco Ø 30 mm
    Par max. 350 Nm

     * Los engranajes hipoides se encuentran entre los tornillos sinfín y los engranajes cónicos. (1)
    (2) η?= 62 %

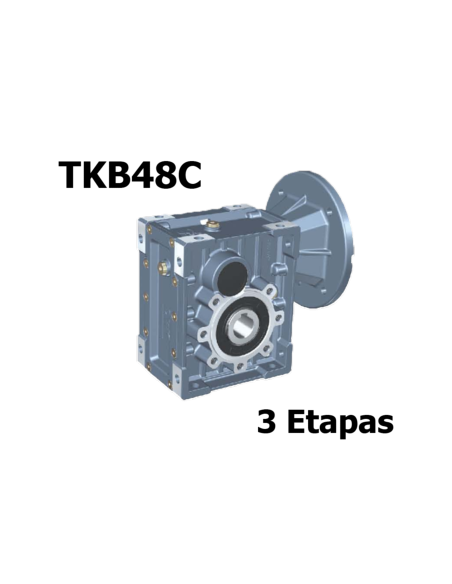

    Image d'un réducteur 2 étages / Sortie arbre creux Ø28 mm




  2. #Archivos#Documentos
      Dimensiones (EN)
     Información general reductor (EN)
      Montaje mantenimiento (EN)

    Programas & 3D
     Reductor TKB48
     Motor 2 polos B14
     Motor 4 polos B14
     Motor 2 polos B5
     Motor 4 polos B5


  3. #Ejemplos & Tutoriales#Ayuda

    aide en ligne Technic-Achat ¿Cómo elegir un motorreductor?

    Videos


Código Relación de reducción  Precio
RED_TKB48B_007  7.5  247,68 € Detalles Comprar
RED_TKB48B_010  10  286,68 € Detalles Comprar
RED_TKB48B_012  12.5  247,68 € Detalles Comprar
RED_TKB48B_015  15  247,68 € Detalles Comprar
RED_TKB48B_020  20  248,80 € Detalles Comprar
RED_TKB48B_025  25  281,48 € Detalles Comprar
RED_TKB48B_030  30  261,72 € Detalles Comprar
RED_TKB48B_040  40  247,68 € Detalles Comprar
RED_TKB48B_050  50  279,66 € Detalles Comprar
RED_TKB48B_060  60  243,46 € Detalles Comprar
RED_TKB48C_075  75  305,28 € Detalles Comprar
RED_TKB48C_100  100  305,28 € Detalles Comprar
RED_TKB48C_125  125  328,96 € Detalles Comprar
RED_TKB48C_150  150  230,06 € Detalles Comprar
RED_TKB48C_200  200  288,50 € Detalles Comprar
RED_TKB48C_250  250  305,28 € Detalles Comprar
RED_TKB48C_300  300  305,28 € Detalles Comprar
RED_TKB48B_XY  Elección del ratio  230,06 € Detalles Comprar
