Tuerca estándar

FATH
(Código: TAPAT_XY)
Haga su elección en la siguiente tabla
Tuerca estándar
Rosca : Elección de la rosca
Ranura : Elección de la ranura
0,68 €
0,65 €
-5%
10g
Description
  1. #Descripción#Tuercas estándar alargadas para personalizar y fijar accesorios a la ranura del perfil de aluminio.

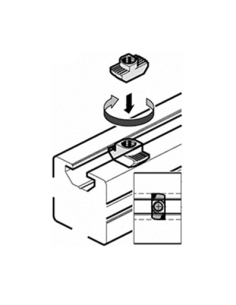

    Tuercas para deslizar en las ranuras de los perfiles de aluminio de 6 mm, 8 mm y 10 mm.
    Absorve la fuerza ejercida. La pieza queda fija en la ranura, sin movimiento.

    Material: Acero galvanizado
    *Selecciona la anchura y la medida de la rosca de la tuerca.
    Venta a la unidad.

    ** Tuercas aconsejadas teniendo en cuenta la anchura de las ranuras de los perfiles de aluminio:
    Ranura de 6 mm: TAP6XXXX (20x20, 20x40, etc.).
    Ranura de 8 mm: TAP8XXXX (11x20, 15x30, 30x30, 30x60, 30x45, etc).
    Ranura de 10 mm: TAP10XXXX (40x40, 40x80, 40x120, 45x45, 45x90, 80x80, 90x90, 90x180, etc.).


    Los resortes se montan en las almohadillas estándar para mantenerlas en su lugar en la ranura.
    Elija el resorte de acuerdo con la ranura de los controles deslizantes:
    - TAPAT6... : TAPAT6_STD_RES
    - TAPAT8... : TAPAT8_STD_RES
    - TAPAT10... : TAPAT10_STD_RES


  2. #Cuadro comparativo#documentation patin pour profilé aluminium
    Referencia
    Ranura**
    A
    B
    C
    D
    E
    Rosca

    [mm]

    TAPAT6_STD_M4
            6 mm
          10
         9.8
        4.5
    6
    0.9
    M4
    TAPAT6_STD_M5
            6 mm
          10
         9.8
        4.5
    6
    0.9
    M5
    TAPAT6_STD_M6
            6 mm
          10
         9.8
         4.5
    6
    0.9
    M6
    TAPAT8_STD_M4
            8 mm
          16
        16
       6
    8
    1.9
    M4
    TAPAT8_STD_M5
            8 mm
          16
         16
       6
    8
    1.9
    M5
    TAPAT8_STD_M6
            8 mm
          16
         16
       6
    8
    1.9
    M6
    TAPAT8_STD_M8
           8 mm
          16
         16
      6
    8
    1.9
    M8
    TAPAT10_STD_M5
        10 mm
       20
       19.5
      10.6
    9.8
    5.1
    M5
    TAPAT10_STD_M6
        10 mm
       20
       19.5
      10.6
    9.8
    5.1
    M6
    TAPAT10_STD_M8
        10 mm
       20
       19.5
      10.6
    9.8
    5.1
    M8
    TAPAT10_STD_M10
    10 mm
    20
    19.5
    10.6
    9.5
    4.8
    M10

  3. #Archivos#Documentos
    documentation technic-achat Documento técnico TAPAT6_STD (EN)
    documentation technic-achat Documento técnico TAPAT8_STD (EN)
    documentation technic-achat Documento técnico TAPAT10_STD (EN)
    documentation technic-achat Documento técnico TAPAT10_STD_M10 (EN)

    Programas & 3D
    fichier 3D technic-achatTAPAT6_STD
    fichier 3D technic-achatTAPAT8_STD
    fichier 3D technic-achatTAPAT10_STD
    fichier 3D technic-achatTAPAT10_STD_M10


  4. #Ejemplos & Tutoriales#Ayuda

    aide en ligne Technic-Achat Ayuda

    Videos
    vidéo Technic-AchatMontajes y proyectos

Código Rosca  Ranura  Precio
TAPAT_XY  Elección de la rosca  Elección de la ranura  0,65 € Detalles Comprar
TAPAT6_STD_M4  M4  6 mm  0,66 € Detalles Comprar
TAPAT6_STD_M5  M5  6 mm  0,66 € Detalles Comprar
TAPAT6_STD_M6  M6  6 mm  0,66 € Detalles Comprar
TAPAT8_STD_M4  M4  8 mm  0,66 € Detalles Comprar
TAPAT10_STD_M5  M5  10 mm  0,65 € Detalles Comprar
TAPAT8_STD_M5  M5  8 mm  0,71 € Detalles Comprar
TAPAT8_STD_M6  M6  8 mm  0,66 € Detalles Comprar
TAPAT8_STD_M8  M8  8 mm  0,66 € Detalles Comprar
TAPAT10_STD_M6  M6  10 mm  0,66 € Detalles Comprar
TAPAT10_STD_M8  M8  10 mm  0,66 € Detalles Comprar
TAPAT10_STD_M10  M10  10 mm  0,86 € Detalles Comprar
TAPAT6_STD_RES  Resorte  6 mm  0,65 € Detalles Comprar
TAPAT8_STD_RES  Resorte  8 mm  0,71 € Detalles Comprar
TAPAT10_STD_RES  Resorte  10 mm  0,81 € Detalles Comprar
